組み立て式 バリアフリートイレ スマートトイレ
ユニット式で簡単組み立てのバリアフリー トイレ
排水は圧送ポンプで、設置に自由度が広がるユニバーサルデザイン
学校や体育館、病院や福祉施設、商用施設などで、トイレを増設したい、車いすトイレを設置したい…
スマートトイレは、圧送ポンプを使用して排水を天井裏を通して排水設備に送るので、床下の配管工事は必要ありません。
これまで難しかったトイレ設置の要望に応えることができます。
商品説明
ここにトイレを設置できたなら・・・
学校や体育館、病院や福祉施設、商業施設などで、トイレを増設したい、車いす用トイレを設置したい、部屋にトイレを設置したい・・・・
などの要望があっても、トイレの設置には「設置場所の制約」や、給排水設備が近くに無いことによる「多額の費用」と「長い工事期間」を要することで計画を断念することもありました。
スマートトイレは、圧送ポンプを使用して排水を天井裏を通して排水設備に送るので、床下の配管工事は必要ありません。これまで難しかったトイレ設置の要望に応えることができます。
入居施設におけるトイレの無い居室への設置例
トイレが個室に無く、トイレ利用の不便さと共に失敗や転倒の危険がありました。
個室へのトイレ設置にはポータブルトイレの利用方法がありましたが、入口のスペースにスマートトイレを設置しました。
部屋の改修や大きな設備工事をすることなく、個室に水洗トイレを設置することができ、低コストと短期間で安心を得ることができました。
下は、スマートトイレご紹介ビデオです。
スマートトイレ の特長
- 強固な作りのトイレブース
トイレブースは化粧鋼板パネルを組み立てるパネル構造体で、横から加わる力に強い工法です。 - 天井や壁を通す給排水
排水は圧送ポンプを使用して天井裏や壁を通し、既存の汚水、排水設備につなぎます。給水も同じようにします。これまでの床下配管のような大掛かりな工事は必要ありません。 - 標準設置工事は2～3日
トイレブースの組み立て、標準的な給排水工事は2～3日ですみます。
標準工事：接続までの距離が30m 以内、梁など躯体を貫通させない、汚水・排水設備、給水、電気コンセントがあること。 - 撤去、再設置ができます
トイレブースの撤去は給排水をはずして、パネルを解体するだけの簡単作業です。また、再設置も同じように組み立てることでできます。 - 車いすが使いやすい広く段差のない開口
扉の開口部の有効寸法は、標準型、車いす対応型は1m、小型でも76cm。入り口には敷居がなく、車いすも使いやすい。

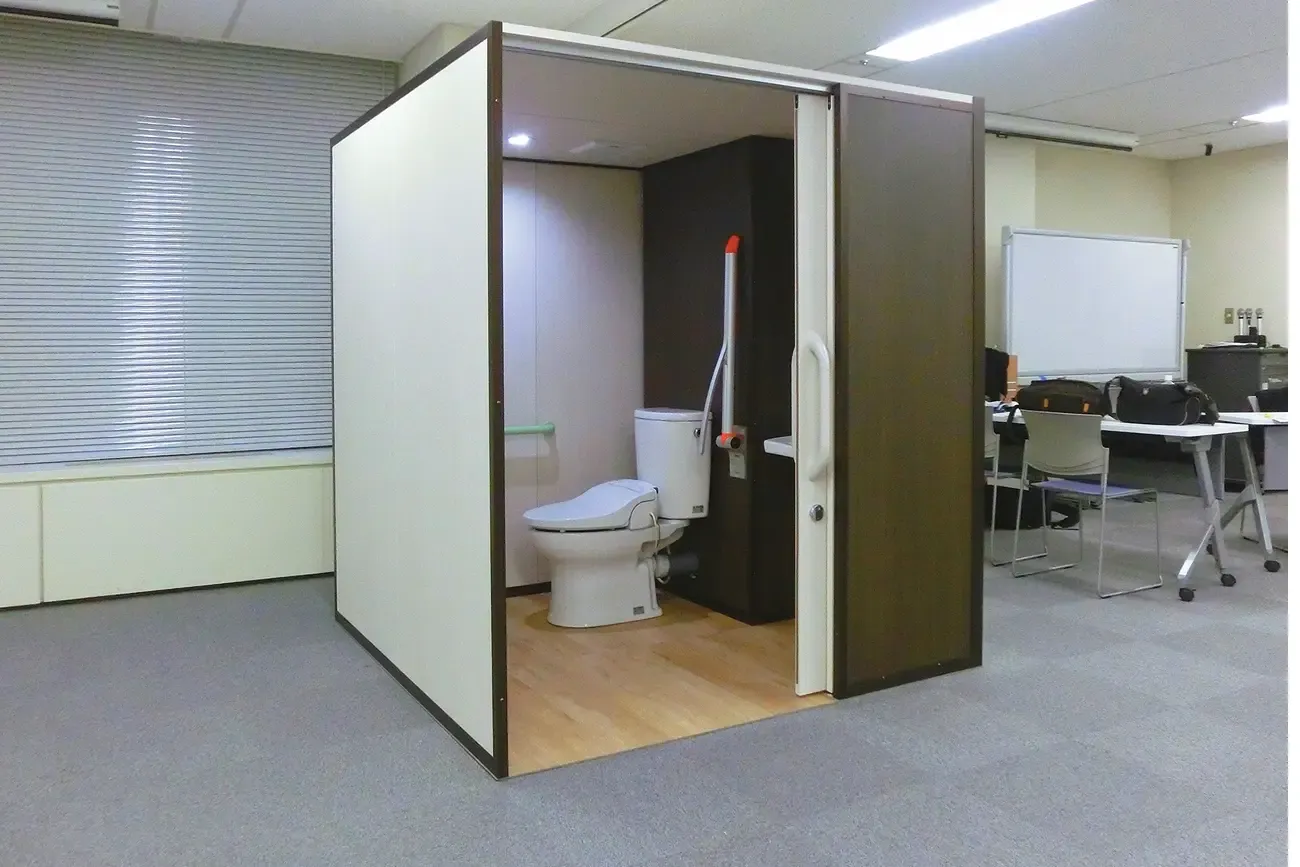

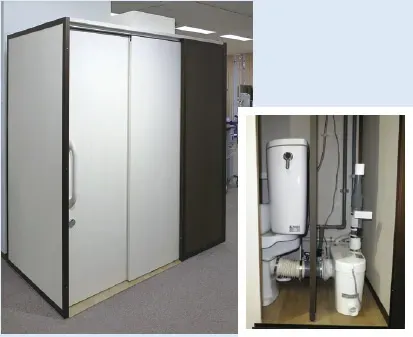

外観／圧送ポンプ

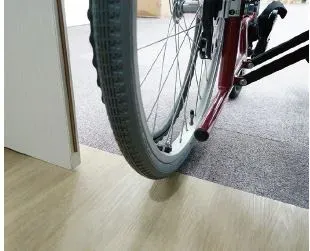

広く段差のない開口
トイレ本体の設置工事は通常2～3日で完了

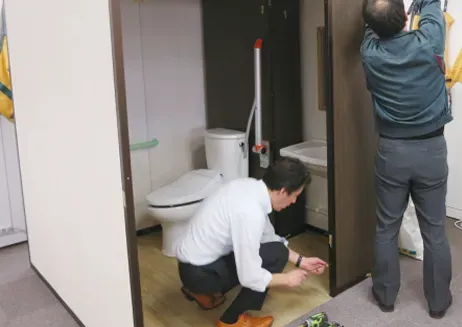

トイレブースの組み立ては3時間から4時間で完了します。
配管の接続は排水設備の場所や建物の構造により変わりますが、おおむね2～3日で完了します。

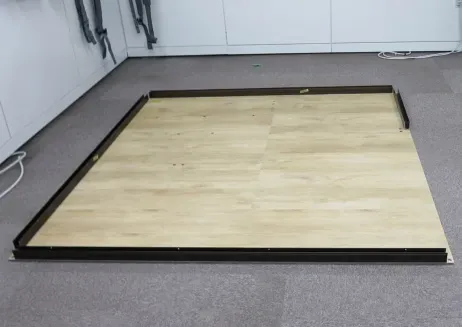

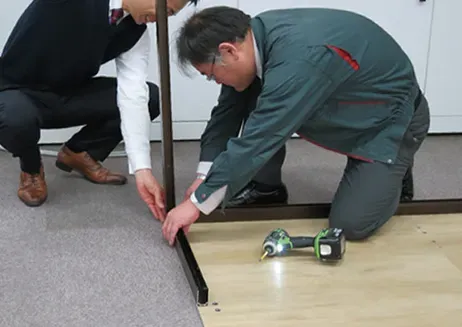

床を設置
壁を設置

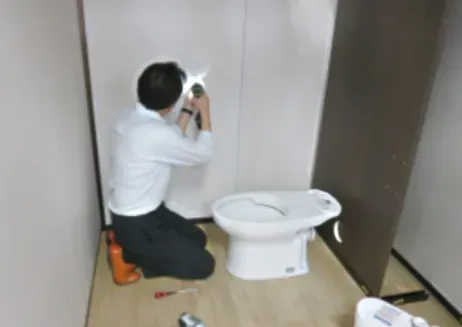

便器を設置
扉を設置

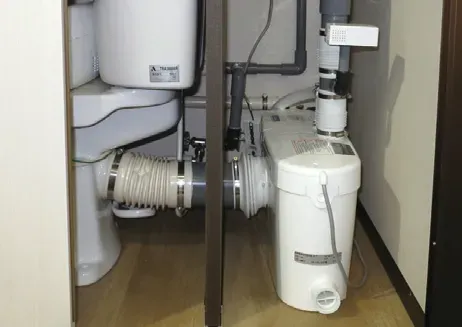

汚水は床置きの排水ポンプで
圧送ポンプと天井や壁を通す給排水
汚水は圧送ポンプを使用して送ります。従来の床下を通す自然落下方式と比べて、配管を天井や壁を通して汚水設備につなげるので、設置に自由度が広がります。
※圧送ポンプは、高さ3m、水平距離60mまで汚水を送る能力があります。
汚物はポンプ内のカッターで粉砕、内径25mmの細い管で圧送します。

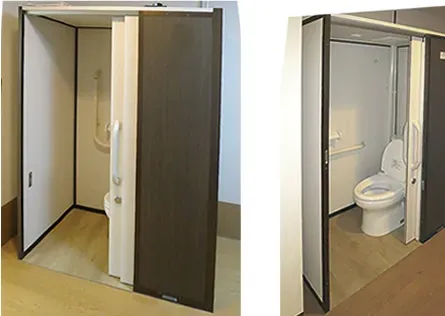

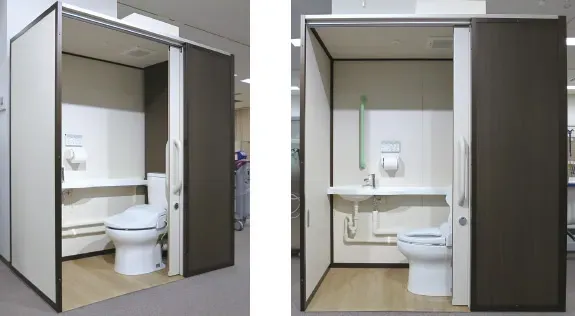

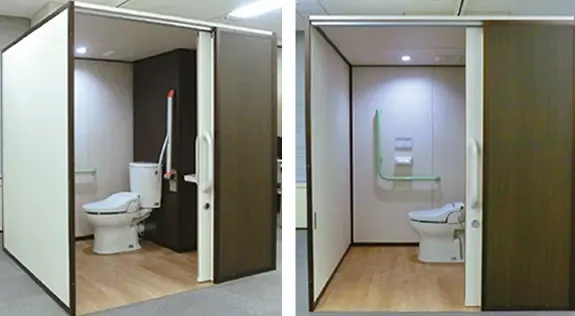

サイズは３種類
一人用の小型、標準型のほか、小規模車いす対応型があります。使用目的にあわせて選べます。屋内専用です。

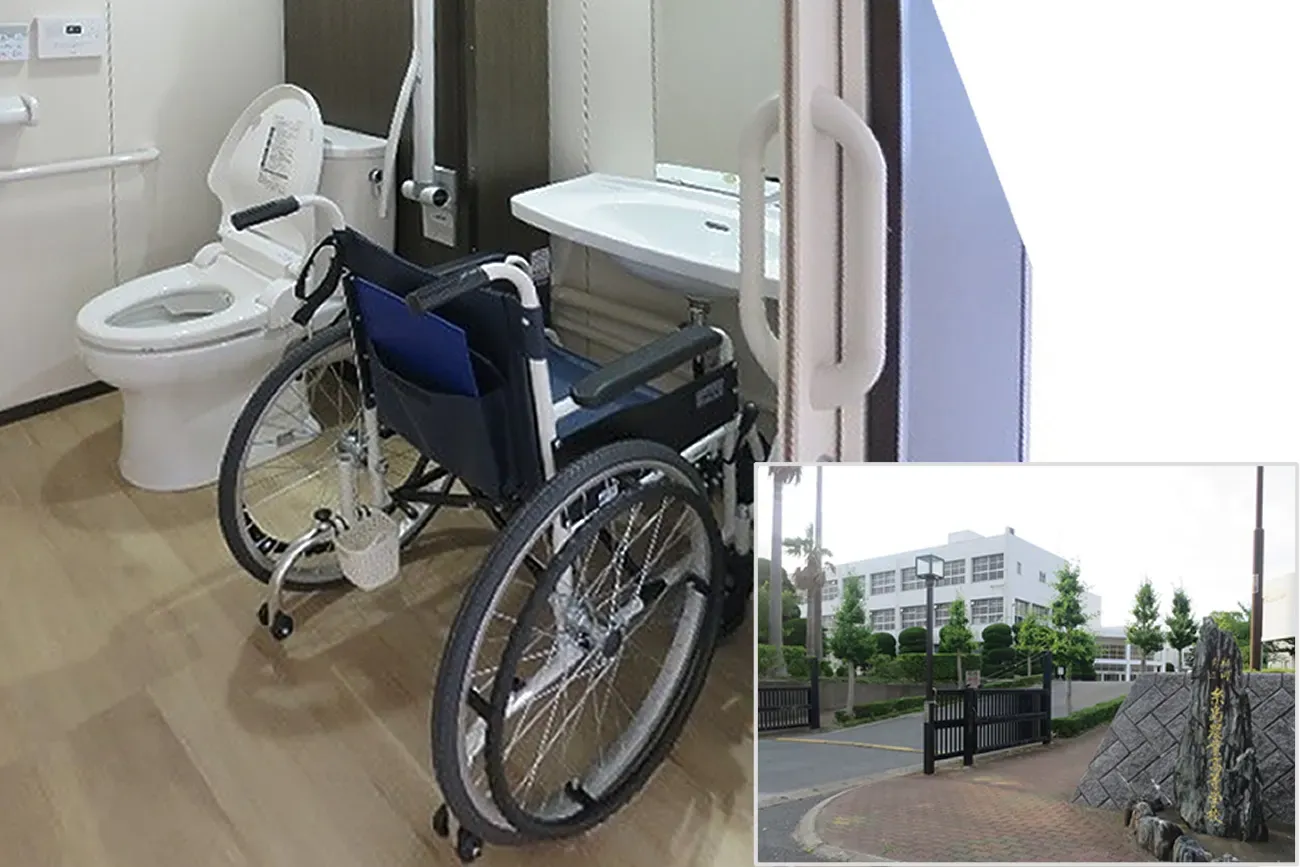

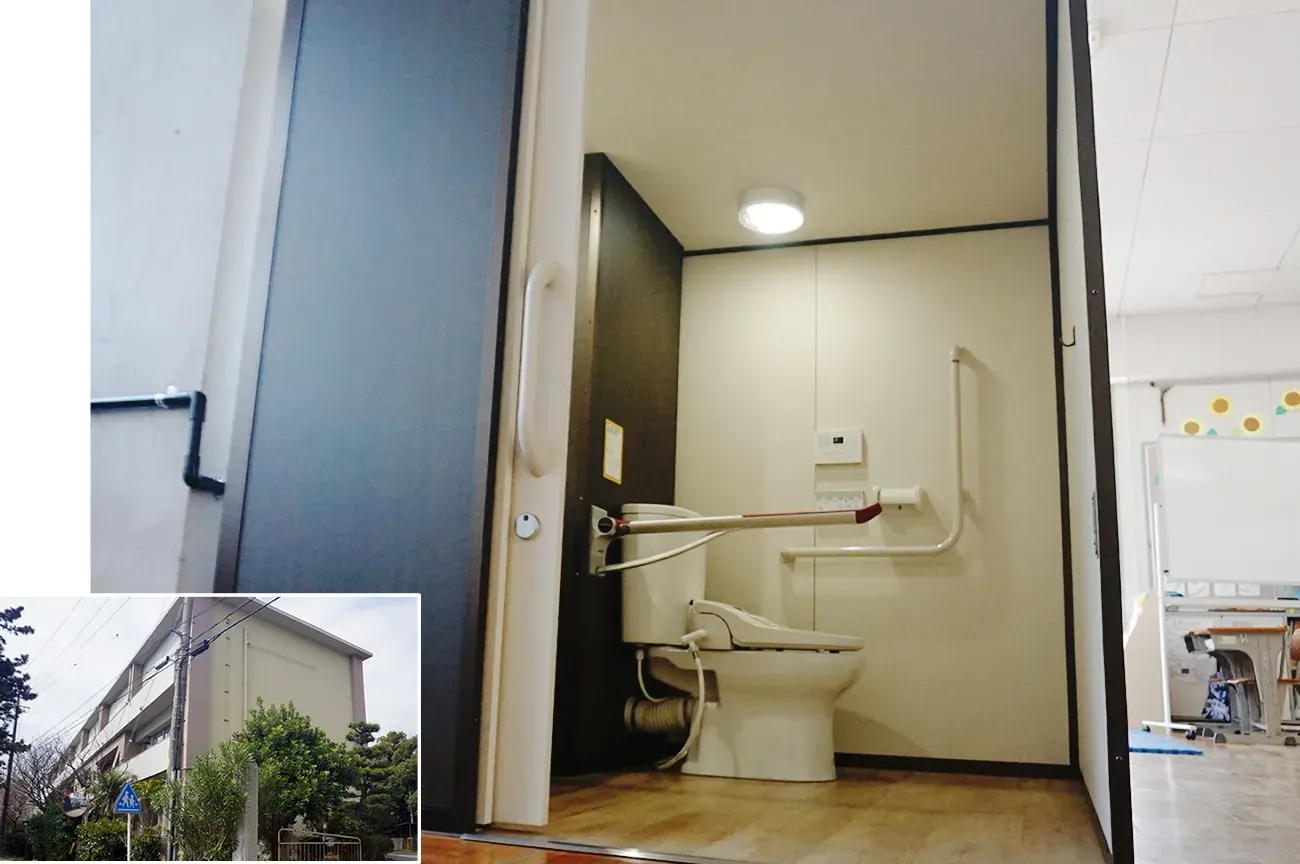

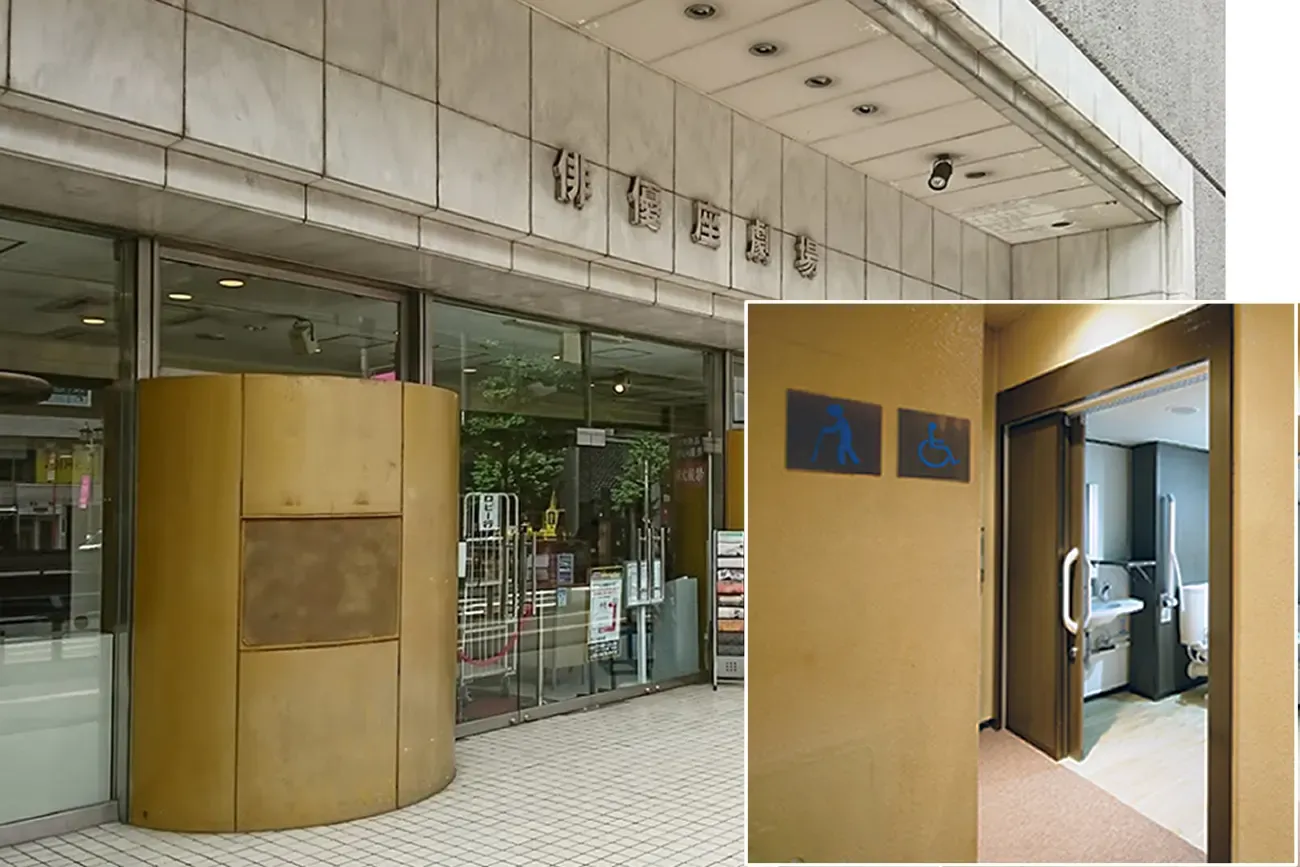

導入事例
関連記事
関連商品
詳細情報
商品番号・価格
| 商品番号 | 種別 | 価格（税込） | |
|---|---|---|---|
| 2070-00 | 小型 W1408 × D810 × H1900mm | 右扉 | お見積り |
| 2070-01 | 左扉 | ||
| 2070-02 | 標準型 W1760 × D880 × H1900mm | 右扉 | お見積り |
| 2070-03 | 左扉 | ||

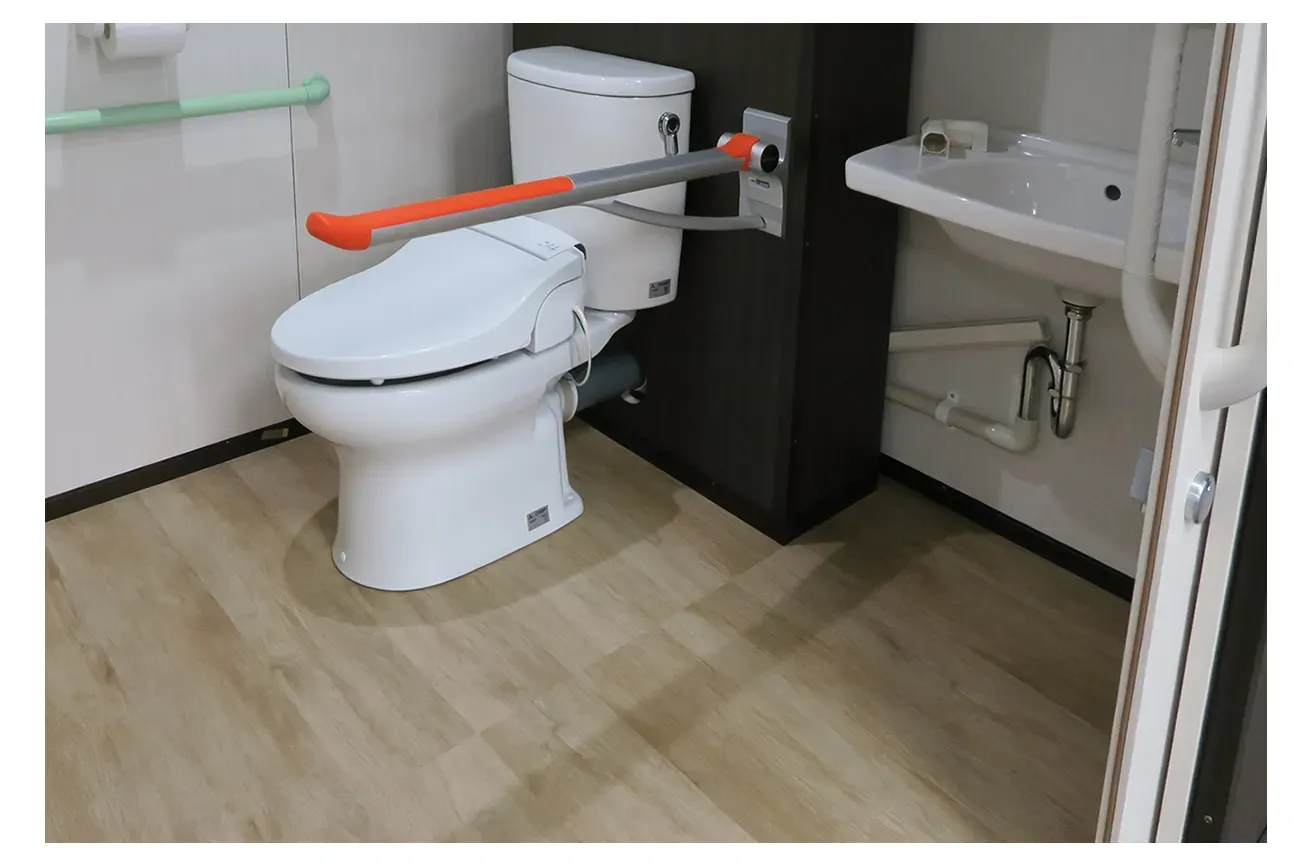

| 2070-04 | 車いす対応型 W1760 × D1760 × H1900mm | 右扉 | お見積り |
| 2070-05 | 左扉 | ||
仕様
| 製製品の種別・タイプ | 組み立て式の簡単設置トイレ |
|---|---|
| 主な用途・対象者 | トイレ設置工事が困難な学校や体育館、病院や福祉施設、商用施設など。 |
| 構造 | ・化粧鋼板パネル構造・水こぼれ対応床・手洗い（標準型：手洗い一体型、車いす対応型：洗面台、小型：なし） ・便器・圧送ポンプ（満水警報器付）・換気扇連動LED 照明・手すり（車いす対応型はＬ字手すり、折上げ式手すり） ・ペーパーホルダー、鏡（車いす対応型）（洗浄便座はオプション） |
| 排水能力 | ・ポンプは、高さ3m、水平距離60mまで排水を送る能力があります。 ・揚高3m、水平距離60m（汚水75A 1 系統、雑排水40A 3 系統） |
| 寸法 | ・小型 W1408 × D810 × H1900mm ・標準型 W1760 × D880 × H1900mm ・車いす対応型W1760 × D1760 × H1900mm |
| 製造者 | アビリティーズ・ケアネット(株) |
